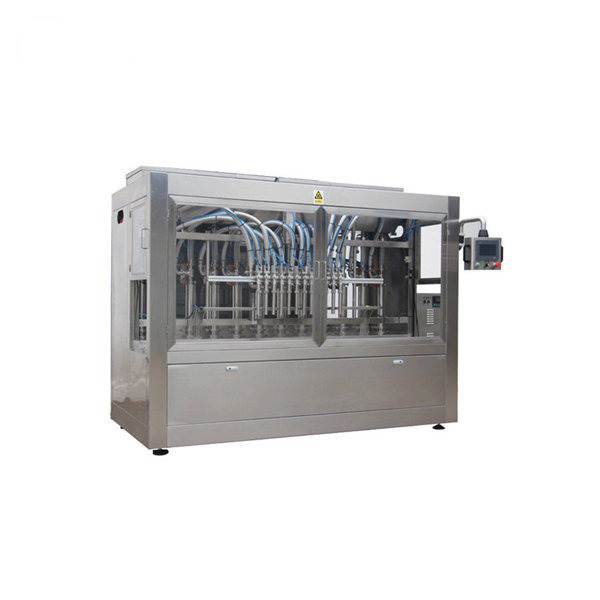

Máquina Llenadora de pistón neumática + servo PLC de alta calidad y probada internacionalmente con la última tecnología: cilindro de producto fijo (jeringa) conectado al cilindro neumático en una línea, lo que brinda una mejor vida útil al llenado de los sellos de la jeringa y, por lo tanto, no hay fugas que se observan en máquinas accionadas mecánicamente con Cilindros oscilantes.
Completamente en estructura de acero inoxidable.
Cabezales o boquillas, con cilindros de producto (jeringa), conjuntos de válvulas, conjuntos de carrera.
Único con respecto a la intercambiabilidad.
Cambio rápido y tiempo de inactividad mínimo.
Máquina cubierta con recinto para llenado desinfectado para máquinas de múltiples cabezales (opcional)
Todos los productos comprados son de marca internacional o importados.
Todos los ajustes son sin herramientas y altamente amigables para el operador.
Máquina de sustitución de importación de alta calidad.
Precisión de llenado ± ½%
Sistema de llenado
Boquilla de buceo con profundidad de buceo ajustable según las variaciones de altura de la botella.
Boquilla de cierre positivo de tipo neumático abierto / cerrado con cilindro neumático separado para reducir la formación de espuma.
Velocidad de extracción de la boquilla de buceo ajustable para productos espumantes.
Velocidad de llenado ajustable sujeta a las características de flujo del producto.
Localizador de cuello provisto para localizar con precisión la boca de la botella antes del llenado de botellas de boca pequeña.
El vástago hueco del cilindro neumático facilita el apriete de los anillos de pistón de teflón expansibles sin abrir el relleno del pistón, mientras está en funcionamiento.
Producto que se llena por flujo libre sin contrapresión.
Ajuste de volumen
Ajuste de volumen combinado para máquinas de múltiples cabezales con ajustes de volumen finos individuales entre cilindros.
Escala para medir la longitud del ajuste de carrera proporcionada para calibraciones repetidas.
El volumen dispensado depende de la longitud de la carrera, lo que da un desplazamiento positivo del producto.
Conjunto de ajuste de volumen completo alojado en gabinete sellado en la parte posterior de la máquina.
Automatización de transportadores
Longitud del transportador, dependiendo del número de cabezales.
Guías laterales ajustables para contenedores de diferentes tamaños.
Unidad de 0,25 hp con caja reductora adecuada de Bonfingloili. Lubricación de por vida.
Sensores ópticos / de proximidad ajustables para detectar botellas en la línea del transportador.
Tapones con controles de cilindro neumático para ajustar la velocidad de parada y extracción, para ajustes finos de la línea.
Seguridad y enclavamientos
Sin botella: sin relleno. El llenado comienza solo si las botellas están debajo de los cabezales de llenado respectivos.
Relleno posterior al atasco del transportador: sin relleno.
Sensor de "inicio" de la boquilla para detener el movimiento de la botella hasta que la boquilla se retire por completo después del llenado para evitar que la botella se caiga.
Botón de parada de emergencia para parada repentina de la línea de llenado.
Neumática
Todos los componentes neumáticos son autolubricados. No requiere lubricación.
Todos los componentes de control neumático están alojados en un gabinete separado perfectamente.
Válvulas solenoides de derivación neumáticas de larga duración con bobina de cerámica.
Tubos de PU ocultos desde el gabinete hasta los cilindros neumáticos.
Las unidades reguladoras de filtro se proporcionan junto con la máquina.
El sello de pistón patentado de '8', permite un movimiento suave del pistón a velocidades muy bajas sin sacudidas, lo que facilita el llenado suave, que es la especialidad de nuestra máquina.
Controles eléctricos y lógicos
Cableado de paneles realizado profesionalmente con bandejas de cables, férulas, cableado estructurado.
Cableado de circuito de control eléctrico oculto para el PLC.
Display digital alfanumérico de 2 líneas.
Entrada PLC - salida son 24 V DC.
Lógicas de sincronización de cilindros neumáticos controlados por microprocesador.
Instalación de visualización del contador de producción en PLC.
Poste indicador de luz RYB para indicación del estado de la máquina.
Llenador de cabezales de llenado es adecuado para ejecutar cabezales individuales, en el raro caso de que uno o dos cabezales se descompongan.
Toque el botón Controles del PLC para la entrada de datos.
Diagrama de circuito y diagrama de escalera PLC provistos con la máquina.
Componentes
Neumática de SMC, Japón
Sensores de Omron / Datalogics.
Interruptores de Schneider, Alemania.
Unidades de Bonfingloili, Italia.
Transportador Slat of Magris, Italia.
PLC de Mitsubishi, ABB, Siemens o Allen Bradley.
